等直径硅碳棒

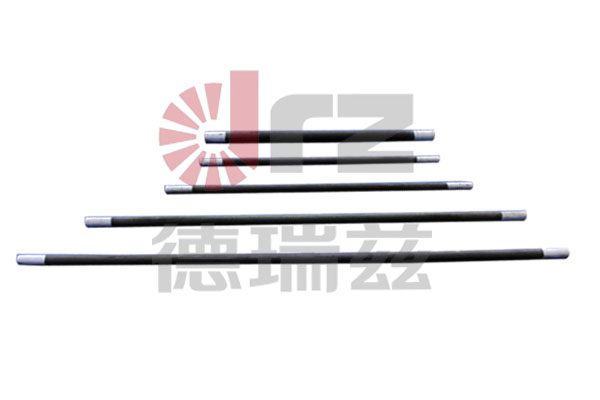

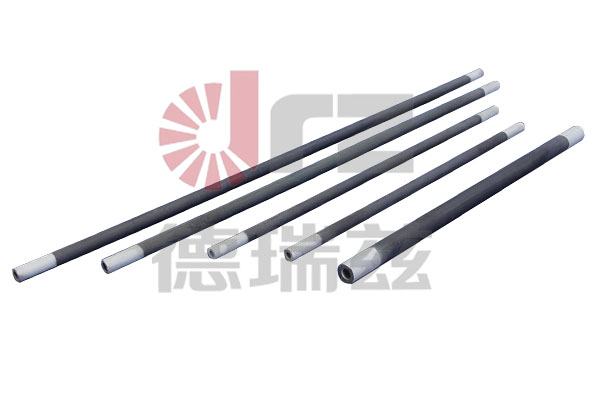

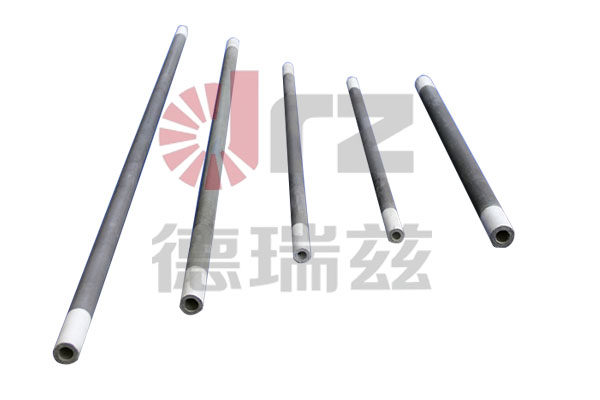

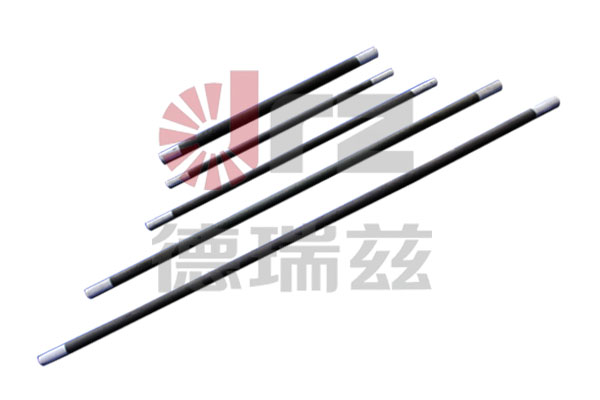

等直径硅碳棒由3段组合焊接而成，中间为发热部，两端为冷端，最高使用温度1500°C。型号: GD /HGD外径:OD 发热部长度:HZ 冷端长度:CZ 总长:OL 例如:GD 型,OD=55mm HZ=1575mm CZ=419mm OL=2413mm,resistance:0.9ohm 表示为:GD 55/1575/2413/0.9ohm 直径有：8mm 10mm. 12mm

在线咨询联系我们

产品功能

等直径硅碳棒由3段组合焊接而成，中间为发热部，两端为冷端，最高使用温度1500°C。

型号: GD /HGD外径:OD

发热部长度:HZ

冷端长度:CZ

总长:OL

例如:GD 型,OD=55mm HZ=1575mm CZ=419mm OL=2413mm,resistance:0.9ohm

表示为:GD 55/1575/2413/0.9ohm

直径有：8mm 10mm. 12mm 14mm. 16mm. 18mm. 20mm. 25mm.

28mm 30mm. 32mm. 35mm. 38mm.40mm. 45mm. 50mm. 55mm. 60mm

总长可达到4500mm

常用于稀土荧光粉、电子、磁性材料、粉末冶金、精密铸造等行业，做推板炉、网带炉、台车炉、箱式炉的加热元件。

1、硅碳棒机械强度高，抗弯曲强度高达100-120MPa。　　

2、高表面温度可达1500度。　　

3、红外辐射率高，等直径硅碳棒是普通镍铬丝的5-10倍。　　

4、使用寿命长，安装、维修简单。　

5、硅碳棒抗氧化性强，耐腐蚀性强，并具有优良的耐热冲击性能。

1-6

2-1

3-4

4-3

技术指标

等直径硅碳棒规格、功率及电阻范围表

规格d/I/I1(mm)	总长L(mm)	电阻范围（Ω）	每支元件在下列炉温/棒温时允许负荷量（W）
规格d/I/I1(mm)	总长L(mm)	电阻范围（Ω）	800-900℃	900-1000℃	1000-1100℃	1100-1200℃	1200-1300℃	1300-1400℃	1350-1450℃
14/200/250	700	1.2-1.3	246	326	405	510	625	757	827
14/250/250	750	1.5-3.0	309	401	506	638	781	946	1034
14/300/250	800	1.8-3.5	370	488	607	766	937	1135	1241
14/400/350	1100	2.3-4.7	493	651	810	1021	1250	1514	1654
14/500/350	1200	2.9-5.9	616	814	990	1276	1562	1892	2068
16/200/200	600	0.9-1.9	280	362	462	579	705	855	940
16/250/200	650	1.2-2.4	350	453	578	724	881	1069	1175
16/300/300	900	1.4-2.8	420	543	693	869	1058	1283	1410
18/250/250	750	0.9-1.8	395	522	649	818	1001	1213	1325
18/300/350	1000	1.1-2.2	475	627	780	983	1204	1458	1593
18/400/250	900	1.4-2.9	633	836	1040	1311	1605	1944	2124
18/500/350	1200	1.8-3.6	791	1045	1300	1639	2006	2430	2656
20/200/200	600	0.6-1.2	352	465	578	728	891	1080	1180
20/250/250	750	0.7-1.4	440	581	722	910	1114	1603	1763
20/300/300	900	0.8-1.6	527	697	866	1092	1337	1620	1770
20/400/350	1100	1.1-2.2	703	929	1155	1456	1783	2160	2360
20/500/400	1300	1.4-2.8	879	1162	1444	1821	2229	3206	3525
20/600/350	1300	1.5-3.0	1055	1394	1733	2185	2674	3239	3541
25/300/400	1100	0.6-1.3	659	871	1083	1366	1672	2025	2214
25/400/400	1200	0.8-1.7	879	1162	1444	1821	2229	2700	2952
25/500/400	1300	1.1-2.2	1099	1452	1806	2277	2787	3376	3690
25/600/500	1600	1.3-2.6	1319	1743	2167	2732	3344	4051	4427
25/800/450	1700	1.7-3.4	1758	2324	2889	3642	4459	5401	5903
25/900/400	1700	1.9-3.8	1977	2615	3250	4097	5016	6076	6641
25/1000/500	2000	2.2-4.5	2198	2904	3612	4554	5574	6752	7380
30/400/400	1200	0.5-0.9	1055	1394	1733	2185	2675	3241	3542
30/500/400	1300	0.6-1.2	1319	1743	2167	2732	3341	4051	4427
30/1000/500	2000	1.1-2.2	2638	3485	4333	5464	6688	8101	8855
30/1200/500	2200	1.3-2.6	3165	4153	5200	6556	8026	9721	10626
30/1300/500	2300	1.4-2.9	3429	4531	5633	7103	8695	10532	11511
30/1500/250	2000	1.6-3.4	3956	5228	6500	8195	10032	12152	13282
30/1500/300	2100	1.6-3.4	3956	5228	6500	8195	10032	12152	13282
30/1500/600	2700	1.6-3.4	3956	5228	6500	8195	10032	12152	13282
30/2000/650	3300	2.2-4.4	5275	6971	8666	10927	13376	16202	17710
35/400/400	1200	0.4-0.8	1230	1626	2021	2549	3120	3779	4131
35/500/400	1300	0.5-1.0	1538	2032	2527	3186	3900	4724	5164
35/1000/500	2000	1.0-2.0	3076	4065	5053	6372	7800	9448	10327
35/1200/500	2200	1.1-2.2	3691	4878	6064	7646	9360	11338	12392
35/1500/500	2500	1.4-2.8	4616	6097	7580	9558	11700	14172	15491
40/400/400	1200	0.3-0.7	1407	1859	2311	2914	3567	4321	4723
40/1000/500	2000	0.8-1.7	3520	4651	5782	7291	8925	10810	11816
40/1500/500	2500	1.3-2.6	5275	6971	8666	10927	13376	16202	17710
40/2000/650	3300	1.7-3.4	7039	9302	1156	14581	17849	21620	17710
40/2400/700	3800	2.0-4.0	8439	11152	13864	17481	21399	25920	28332
40/2600/850	4300	2.2-4.4	8792	11618	14444	18212	22940	27004	29516
